ВЫБОР КОАКСИАЛЬНОГО КАБЕЛЯ
Качественные показатели и область применения
| Центральный проводник | Экран | Диэлектрик | Оболочка | Выводы и рекомендации |
В последнее время на рынке появилось большое количество коаксиальных ТВ кабелей с большим разбросом цен и практически одинаковыми заявленными параметрами. Конечно, все понимают, что кабель с одинаковыми характеристиками не может отличаться в разы по цене. Естественно, что где-то кто-то что-то не договаривает или просто врет. Данная статья призвана помочь определиться с выбором кабеля, в зависимости от задач и бюджета.

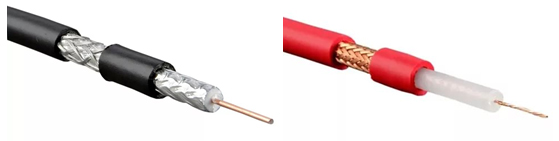

Конструктивно кабель состоит из центральной жилы, диэлектрика, металлической фольги, металлической оплетки и оболочки.
Цена кабеля, в первую очередь, зависит от того, из каких материалов он изготовлен,
а также насколько строго производитель соблюдает конструктивные требования, влияющие на основные электрические параметры.
Центральная жила изготавливается либо из меди (Cu), либо из другого металла (сталь, алюминий) с нанесением на него поверхностного слоя меди методом плакирования (CCS — омеднённая сталь, CCA — омедненный алюминий). При омеднении центральной жилы значение имеет процент омеднения (16%, 18%, 21% и т.п.). Это влияет на коэффициент затухания в нижнем диапазоне частот. Чем тоньше медное покрытие, тем больше затухание. Стандарт RG6 подразумевает толщину центральной жилы 1,02 мм (18 AWG), RG11 — 1,63 мм (14 AWG).
Чисто медные кабели, как правило, используются в тех случаях, когда по ним помимо сигнала передается дистанционное питание. В первую очередь, в системах спутникового приема для подачи питания на LNB или антенный усилитель в системах эфирного приема. В случае домовых распределительных сетей достаточно использовать омедненный кабель. Это значительно сэкономит затраты без потери качественных параметров сети.
Диэлектрик, в основном, изготавливается из физически вспененного полиэтилена. Качество используемого материала, а также его строго цилиндрическая форма и способность ее восстановления после механического воздействия, оказывают значительное влияние на такие параметры кабеля, как коэффициент затухания и коэффициент отражения. Любое повреждение или неоднородность диэлектрика ведет к возникновению отраженной волны и резкому ухудшению АЧХ кабеля.
Внешний проводник (экран) чаще всего выполнен из двух слоев: первый — металлическая фольга, второй — оплетка из металлических проволок.
Фольга является важнейшим элементом и должна покрывать 100% поверхности диэлектрика (в высококачественных кабелях используется наложение внахлёст) и надежно прикреплена (приклеена) к нему. Как правило, используется ламинированная фольга со структурой алюминий/полиэстер (Digiflex) или алюминий/полиэстер/алюминий (Mediaflex) для увеличения ее механической прочности. Высокочастотный электромагнитный сигнал распространяется в диэлектрике между поверхностным слоем центральной жилы и фольгой, поэтому ее толщина (5 мкм, 10 мкм и т.п.) и качество ее крепления к диэлектрику оказывают основное влияние на величину затухания экранирования кабеля.
Оплетка обеспечивает непрерывность экрана по всей длине кабеля, повышает его жесткость и механическую прочность, при необходимости используется для передачи электропитания элементов коаксиального тракта, спутниковых конвертеров и/или сигналов управления. Проволока в оплетке обычно изготовлена из меди, луженной меди или алюминия. Количество жил в кабеле и их диаметр — одна из главных причин различия в цене между кабелями одного типа. Кроме того, это едва ли не единственный, но далеко на самый важный параметр, который потребитель может проверить сам, без всяких приборов.
Часто наблюдаются случаи недобросовестной конкуренции! Например, некоторые поставщики в названии своего кабеля RG6U указывают значение 64%, не расшифровывая, что это означает, и вводят клиентов в заблуждение, которые думают, что этот параметр означает либо реальную плотность оплетки, либо, хотя бы, указывает на фактическое количество жил в ней. По факту их кабель на котором стоит маркировка, например, 64% имеет 48 жил в оплетке, а реальная плотность составляет порядка 35%, а если указано 48% — то жил 32, а реальная плотность в районе 26%. По сути, это прямой обман покупателя с целью продать подороже кабель более низкого качества.
Качественные кабели с двухслойным экраном имеют значение коэффициента экранирования в пределах 85 дБ. При необходимости повысить данный показатель в конструкцию кабеля может быть добавлен третий и даже четвертый слой.
В России сейчас активно осваивается диапазон LTE 800, который начинается выше 60-го ТВК и создает проблемы для кабельных операторов, особенно использующих технологию DOCSIS. В такой ситуации имеет смысл присмотреться к кабелю Supershield с четырехслойным экраном производства компании CommScope (USA).
Он имеет высокий коэффициент экранирования 110—120 дБ и применение этого кабеля вместе с компрессионными разъемами позволяет минимизировать влияние радиоэлектронных помех.
Внешняя оболочка кабеля изготавливается из поливинилхлорида ПВХ (диапазон рабочих температур от -40 ̊С до +60 ̊С) или полиэтилена (от -60 ̊С до +70 ̊С).
Некоторые производители в целях снижения себестоимости используют для её производства вторичное сырье, что сказывается на прочности оболочки и сроке службы кабеля. Такой кабель может стать фактически непригодным для эксплуатации буквально через 3—4 года после монтажа, особенно при внешней прокладке. Так же, в целях экономии часто уменьшают толщину оболочки (например, для RG6 вместо 0,7 мм используют ПВХ толщиной 0,4—0,5 мм), что приводит к возможности ее повреждения, вплоть до разрывов, при прокладке, например, в кабельной канализации или межэтажных стояках.
|
ВЫВОДЫ:
|
